Độ Đồng Tâm Bánh Răng Trong Bộ Máy

Độ Đồng Tâm Bánh Răng Trong Bộ Máy là một trong những chủ đề kỹ thuật cực kỳ quan trọng mà Đồng Hồ Minh Triệu luôn nhấn mạnh khi đánh giá chất lượng cơ khí của đồng hồ cao cấp. Với nhiều người, bánh răng chỉ đơn giản là bộ phận truyền động, nhưng trong thực tế chế tác đồng hồ, việc một bánh răng có quay đúng tâm tuyệt đối hay không lại ảnh hưởng trực tiếp đến ma sát, hiệu suất truyền lực, độ ổn định dao động và tuổi thọ toàn bộ bộ máy.

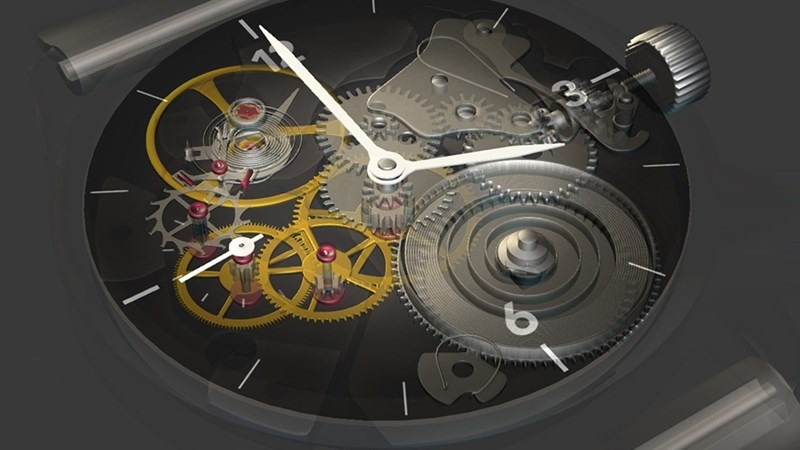

Trong đồng hồ cơ, hệ thống bánh răng hoạt động liên tục để truyền năng lượng từ dây cót đến bộ thoát. Mỗi bánh răng phải quay quanh trục với độ chính xác cực cao. Nếu tâm hình học của bánh răng không trùng hoàn toàn với tâm quay thực tế, chuyển động sẽ xuất hiện hiện tượng eccentric rotation – quay lệch tâm. Đây là sai lệch rất nhỏ nhưng hậu quả tích lũy theo thời gian lại cực kỳ lớn.

Về mặt kỹ thuật, một bánh răng lý tưởng phải duy trì khoảng cách ăn khớp ổn định với bánh răng kế bên trong toàn bộ vòng quay. Khi bánh răng bị lệch tâm, khoảng cách này thay đổi liên tục: có lúc quá sát, có lúc quá hở. Điều này khiến lực truyền động không còn đều mà dao động theo chu kỳ quay.

Tại Đồng Hồ Minh Triệu, khi phân tích hiệu suất truyền động, một dấu hiệu rõ của bánh răng lệch tâm là biên độ dao động biến thiên tuần hoàn. Bộ máy có thể hoạt động bình thường trong phần lớn thời gian nhưng cứ mỗi vòng quay của bánh răng lỗi, lực truyền sẽ thay đổi nhẹ và ảnh hưởng đến toàn bộ hệ thống.

Một trong những nguyên nhân chính gây mất đồng tâm là sai số gia công ở lỗ trục trung tâm. Nếu lỗ này không nằm chính xác ở tâm hình học của bánh răng, toàn bộ bánh xe sẽ quay lệch dù răng được cắt hoàn hảo. Ở cấp độ vi cơ khí của đồng hồ, sai lệch chỉ vài micron cũng đủ tạo ra rung động và ma sát đáng kể.

Ngoài ra, quá trình ép bánh răng lên trục cũng có thể gây biến dạng cực nhỏ. Nếu lực ép không đồng đều hoặc trục hơi nghiêng, bánh răng sẽ không còn vuông góc tuyệt đối với trục quay. Khi đó, ngoài quay lệch tâm còn xuất hiện hiện tượng wobble – dao động lắc theo phương ngang.

Một yếu tố kỹ thuật khác là độ chính xác của biên dạng răng. Ngay cả khi tâm bánh răng chuẩn, nếu chiều cao hoặc khoảng cách giữa các răng không đồng đều, lực ăn khớp vẫn thay đổi theo từng vị trí quay. Điều này tạo ra torque fluctuation – dao động mô-men xoắn trong hệ truyền động.

Đồng Hồ Minh Triệu nhận thấy nhiều khách hàng chỉ quan tâm sai số nhanh chậm mà không biết rằng độ ổn định truyền động bên trong mới là yếu tố quyết định khả năng giữ sai số lâu dài. Một bộ máy có bánh răng đồng tâm tốt sẽ cho đường truyền năng lượng mượt và ổn định hơn rất nhiều.

Một điểm kỹ thuật nâng cao là ảnh hưởng của lệch tâm đến dầu bôi trơn. Khi lực ăn khớp thay đổi liên tục, áp suất trên bề mặt răng cũng thay đổi theo. Điều này khiến lớp dầu bị ép không đều và dẫn đến hao mòn cục bộ nhanh hơn ở một số vị trí nhất định.

Trong hệ thống bánh răng tốc độ cao như bánh xe gai, vấn đề đồng tâm càng quan trọng hơn. Chỉ một sai lệch rất nhỏ cũng đủ làm thay đổi thời điểm tiếp xúc với pallet fork. Kết quả là xung lực truyền sang bánh xe cân bằng không còn ổn định tuyệt đối.

Một vấn đề khác liên quan trực tiếp đến độ đồng tâm là tiếng ồn cơ học. Bộ máy có bánh răng lệch tâm thường tạo ra rung động vi mô và âm thanh truyền động không đều. Với người chơi đồng hồ lâu năm hoặc kỹ thuật viên giàu kinh nghiệm, chỉ cần nghe âm thanh hoạt động cũng có thể cảm nhận được sự khác biệt này.

Tại Đồng Hồ Minh Triệu, khi kiểm tra bánh răng dưới kính phóng đại, kỹ thuật viên thường đánh giá không chỉ độ hoàn thiện bề mặt mà còn cả độ đảo hướng tâm trong quá trình quay. Một bánh răng cao cấp phải duy trì chuyển động gần như tuyệt đối quanh tâm mà không xuất hiện dao động nhìn thấy được.

Một yếu tố rất sâu trong kỹ thuật chế tác là thermal expansion – giãn nở nhiệt. Khi nhiệt độ thay đổi, vật liệu kim loại giãn nở và có thể làm thay đổi rất nhẹ độ đồng tâm nếu ứng suất vật liệu không đồng đều. Đây là lý do các bộ máy cao cấp phải kiểm soát cả chất lượng vật liệu lẫn ứng suất bên trong sau gia công.

Ngoài ra, lực tải từ các bánh răng khác cũng ảnh hưởng đến độ đồng tâm thực tế. Một bánh răng có thể hoàn hảo khi đứng riêng lẻ nhưng khi lắp vào hệ truyền động, lực ép từ các bánh kế bên sẽ làm trục biến dạng nhẹ và thay đổi hành vi quay. Vì vậy, việc tối ưu luôn phải được thực hiện trên toàn bộ hệ thống chứ không phải từng chi tiết riêng biệt.

Một số bộ máy cao cấp hiện đại sử dụng công nghệ cắt răng bằng LIGA hoặc CNC siêu chính xác nhằm giảm tối đa sai lệch hình học. Tuy nhiên, độ chính xác gia công cao thôi vẫn chưa đủ. Quá trình lắp ráp và căn chỉnh cuối cùng mới là yếu tố quyết định bánh răng có thực sự đồng tâm trong điều kiện hoạt động hay không.

Đồng Hồ Minh Triệu luôn xem hệ thống bánh răng là “mạch máu năng lượng” của bộ máy cơ. Nếu dòng năng lượng truyền qua hệ bánh răng không ổn định, mọi tối ưu ở bộ thoát hay hệ dao động cũng khó phát huy tối đa hiệu quả.

Một hiện tượng kỹ thuật khác là cumulative tolerance stack-up – cộng dồn sai số. Trong bộ máy có hàng chục bánh răng, mỗi chi tiết chỉ lệch rất nhỏ nhưng khi cộng dồn toàn bộ, sai số tổng thể có thể trở nên đáng kể. Đây là lý do đồng hồ cao cấp yêu cầu độ chính xác đồng đều ở tất cả các linh kiện chứ không chỉ riêng những bộ phận quan trọng.

Ngoài hiệu suất, độ đồng tâm còn ảnh hưởng trực tiếp đến tuổi thọ bộ máy. Khi lực ăn khớp không đều, một số vùng răng sẽ chịu tải lớn hơn bình thường và mòn nhanh hơn. Sau thời gian dài, điều này có thể làm thay đổi hoàn toàn đặc tính truyền động ban đầu của bộ máy.

Độ Đồng Tâm Bánh Răng Trong Bộ Máy là minh chứng cho việc đồng hồ cơ vận hành dựa trên sự chính xác gần như tuyệt đối của từng chi tiết vi mô. Chỉ một sai lệch cực nhỏ trong tâm quay cũng có thể tạo ra biến đổi lớn về ma sát, rung động và hiệu suất năng lượng. Chính khả năng kiểm soát những sai số gần như vô hình này đã tạo nên giá trị kỹ thuật thật sự của các bộ máy cơ khí cao cấp mà Đồng Hồ Minh Triệu luôn theo đuổi và trân trọng.
